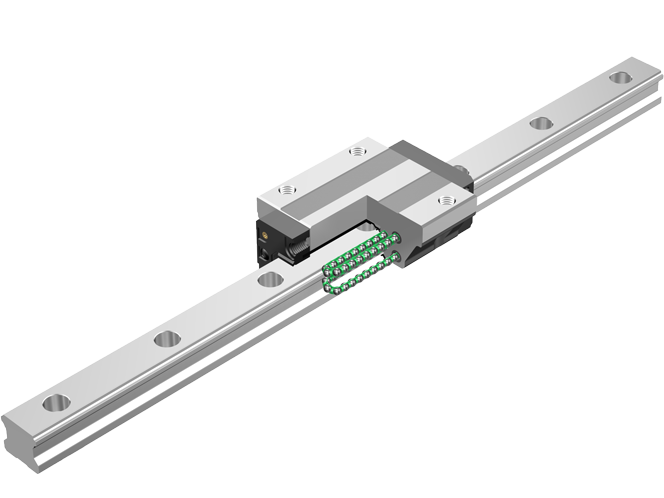

SHS-C / SHS-CM型

产品简介

THK世界标准SHS-C / SHS-CM型号导轨滑块，LM滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。可用于工作台上无法钻安装螺栓用通孔的情况。

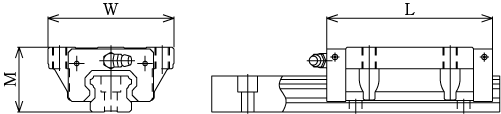

产品图纸

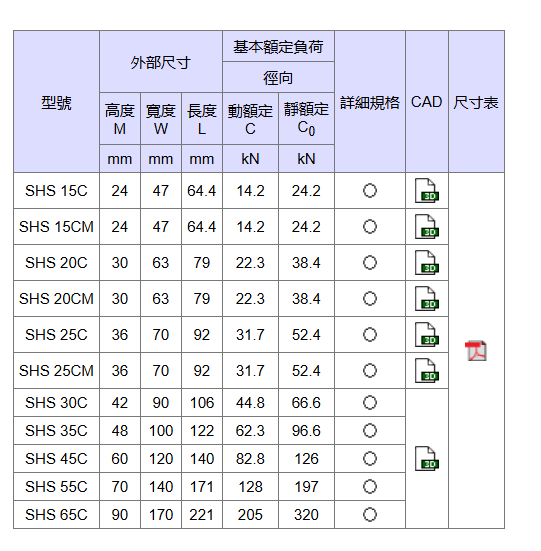

产品规格参数图

产品详细参数

SHS 15C: 高度24mm, 宽度47mm, 长度64.4mm, 动额定14.2kN, 静额定24.2kN
SHS 15CM: 高度24mm, 宽度47mm, 长度64.4mm, 动额定14.2kN, 静额定24.2kN
SHS 20C: 高度30mm, 宽度63mm, 长度79mm, 动额定22.3kN, 静额定38.4kN
SHS 20CM: 高度30mm, 宽度63mm, 长度79mm, 动额定22.3kN, 静额定38.4kN
SHS 25C: 高度36mm, 宽度70mm, 长度92mm, 动额定31.7kN, 静额定52.4kN
SHS 25CM: 高度36mm, 宽度70mm, 长度92mm, 动额定31.7kN, 静额定52.4kN
SHS 30C: 高度42mm, 宽度90mm, 长度106mm, 动额定44.8kN, 静额定66.6kN
SHS 35C: 高度48mm, 宽度100mm, 长度122mm, 动额定62.3kN, 静额定96.6kN
SHS 45C: 高度60mm, 宽度120mm, 长度140mm, 动额定82.8kN, 静额定126kN
SHS 55C: 高度70mm, 宽度140mm, 长度171mm, 动额定128kN, 静额定197kN
SHS 65C: 高度90mm, 宽度170mm, 长度221mm, 动额定205kN, 静额定320kN

产品应用

机床行业、电子与半导体制造、自动化设备、医疗设备、精密测量仪器、加工设备、其他工业机械
